Caja eléctrica compacta precableada con 6 relés y 6 fusibles, diseñada para organizar y proteger instalaciones eléctricas auxiliares de 12 V en automóviles, vehículos clásicos, competición, 4x4, camper y otras aplicaciones.
Equipada con 6 relés de 4 pines 30/40A, fusibles tipo ATO/ATC, cableado identificado por colores y carcasa protectora.
Ideal para realizar instalaciones profesionales de electroventiladores, faros auxiliares, bombas de gasolina, bocinas, iluminación, accesorios eléctricos y otros consumidores de potencia.
La Caja de Relés + Fusibles 12V permite centralizar en un único conjunto hasta 6 circuitos eléctricos independientes, consiguiendo una instalación mucho más ordenada, segura y fácil de mantener.
Cada circuito dispone de su correspondiente relé y protección mediante fusible, evitando tener portafusibles, relés y cableado repartidos por diferentes zonas del vehículo.
La unidad se suministra precableada, con cables identificados mediante diferentes colores, reduciendo considerablemente el trabajo necesario para realizar una instalación eléctrica desde cero. Los circuitos de potencia utilizan cable de hasta 12 AWG, indicado para trabajar con consumos eléctricos elevados dentro de los límites correspondientes de cada circuito.
Es especialmente interesante para restauraciones y preparaciones donde se incorporan accesorios que el vehículo originalmente no equipaba.
Perfecta para controlar diferentes elementos eléctricos como:
| Característica | Especificación |
|---|---|
| Tensión de trabajo | 12 V |
| Número de relés | 6 |
| Tipo de relé | 4 pines |
| Capacidad relés | 30/40 A – 14 VDC |
| Número de posiciones de fusible | 6 |
| Tipo de fusible | ATO / ATC |
| Cableado de potencia | Hasta 12 AWG |
| Instalación | Precableada |
| Carcasa | ABS |
| Protección | Cubierta contra polvo y salpicaduras |
| Fijación | Soportes laterales integrados |
Las especificaciones anteriores corresponden a la documentación disponible para esta caja DaierTek de seis vías.

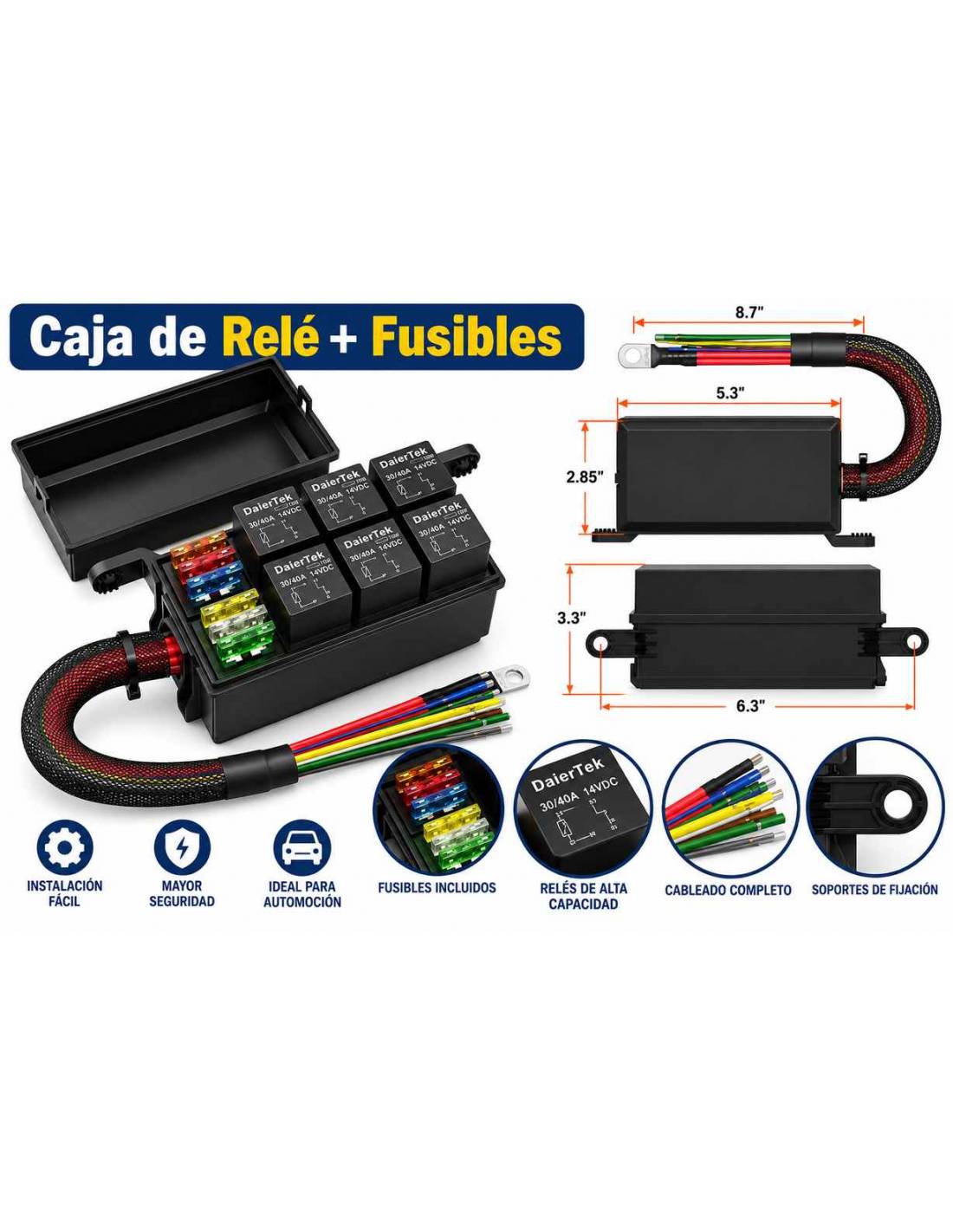

Según el esquema dimensional del producto:
Caja:
↔️ Largo: aproximadamente 135 mm — 5,3"
↕️ Ancho: aproximadamente 72 mm — 2,85"
📏 Altura: aproximadamente 84 mm — 3,3"
Longitud aproximada del mazo exterior:
🔌 221 mm — 8,7"
Estas dimensiones coinciden con el esquema del producto mostrado en tus fotografías.
El sistema utiliza los relés para separar el circuito de mando del circuito de potencia.
En la documentación del fabricante:
Esto la hace especialmente práctica para instalaciones con varios accesorios independientes.
✅ 6 circuitos independientes en una única caja
✅ Relés de alta capacidad 30/40A
✅ Protección individual mediante fusibles
✅ Sistema completamente precableado
✅ Cableado organizado e identificado por colores
✅ Instalación mucho más limpia que utilizando relés independientes
✅ Facilita futuras reparaciones o sustituciones
✅ Cubierta protectora desmontable
✅ Soportes integrados para fijación
✅ Ideal para vehículos clásicos y competición
🔹 1 Caja portarreles y portafusibles
🔹 6 Relés 4 pines 30/40A
🔹 6 Fusibles tipo ATO/ATC
🔹 Mazo de cables precableado
🔹 Cable principal con terminal de anilla
🔹 Tapa protectora
La documentación de este modelo especifica fusibles de diferentes amperajes, incluyendo valores de 5A, 10A, 15A, 20A, 25A y 30A.
El amperaje del fusible debe seleccionarse siempre en función del consumo del componente instalado y de la sección del cableado. No debe aumentarse el valor del fusible simplemente para evitar que se funda.
Para consumidores de elevada potencia —especialmente electroventiladores, bombas o iluminación potente— se recomienda calcular previamente intensidad, sección de cable y protección correspondiente.
